婴儿设计

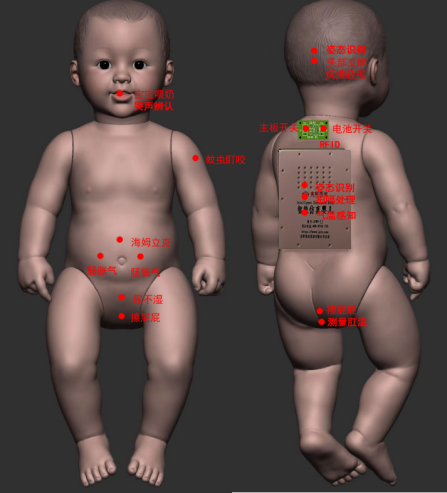

一、娃娃结构与传感器部位图

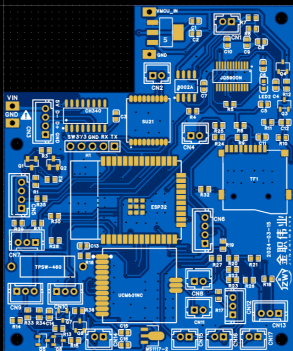

二、电路板

图 2

三、主板插座及功能

1、CN1：喇叭

2、CN2：麦克风

3、CN3：USB+ 充电

4、CN4：尿不湿，接 2 线光敏传感器

5、CN5：肠胀气，接 4 线触摸传感器

6、CN6：蚊虫盯咬，接 4 线触摸传感器

7、CN7：抚摸后脑，接 3 线触摸传感器

8、CN8：头部支撑，接 2 线姿态传感器

9、CN9：肛温测量，接恒温器 3 排线

10、CN10：喂奶，接 3 线触摸传感器

11、CN11：RFID 天线，接 2 排线，剪掉 GND 线

12、CN12：臀部清洁，接 3 线触摸传感器

13、CN13：腹部胀气，接 3 线触摸传感器

14、CN14：肛温加热，接恒温器 2 排线

15、CN15：头姿态，姿态传感器

16、CN16：背姿态，姿态传感器

17、CN17：腹姿态，姿态传感器

18、CN16、CN17、振动传感器联合完成海姆立克功能
