52CM 婴儿安装教程

1. 娃娃结构

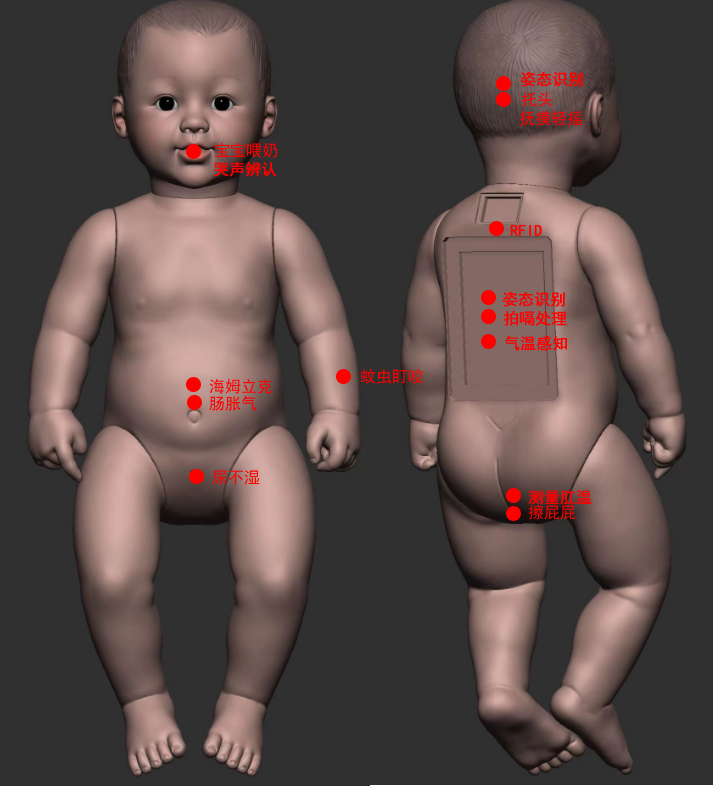

图 1

2. 电路板

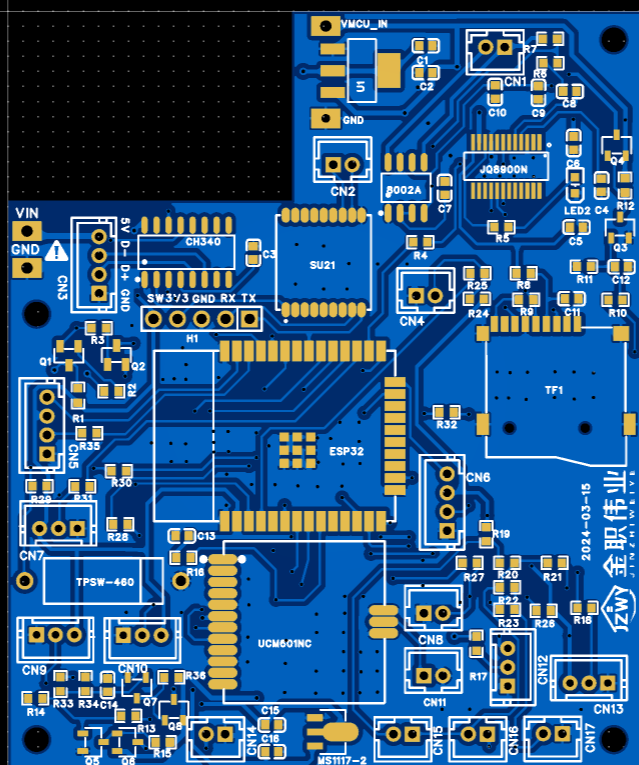

图 2

3. 主板插座及功能



1. CN1：喇叭

2. CN2：麦克风

3. CN3：USB+ 充电

4. CN4：尿不湿，接 2 线光敏传感器

5. CN5：肠胀气，接 4 线触摸传感器

6. CN6：蚊虫盯咬，接 4 线触摸传感器

7. CN7：抚摸后脑，接 3 线触摸传感器

8. CN8：海姆立克，接 2 线压力传感器

9. CN9：肛温测量，接恒温器 3 排线

10. CN10：喂奶，接 3 线触摸传感器

11. CN11：RFID 天线，接 2 排线，剪掉 GND 线

12. CN12：擦屁屁 1，接 3 线触摸传感器

13. CN13：擦屁屁 2，接 3 线触摸传感器

14. CN14：肛温加热，接恒温器 2 排线

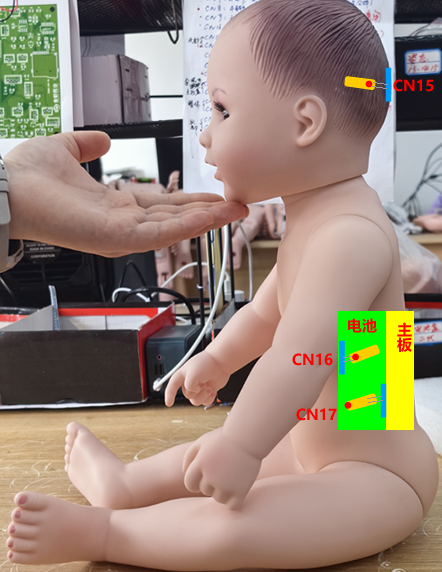

15. CN15：头姿态，姿态传感器

16. CN16：背姿态，姿态传感器

17. CN17：腹姿态，姿态传感器

4. 娃娃功能

1、喂奶操作：使用奶瓶喂奶、喂水，使用勺子喂食。

2、肛温测量：使用水银肛温计或电子温度计，测量出肛内的温度。

3、海姆立克：婴儿被异物卡住时的紧急处理。

4、抚摸轻摇：婴儿哭时可以通过抚摸后脑勺或轻轻摇动婴儿，让婴儿停止哭闹。

5、擦屁屁：当婴儿拉屎后，给婴儿擦屁屁。

6、换尿布：给婴儿换纸尿裤或尿不湿。

7、姿态识别：展示婴儿的几种姿态。

8、哭声辨认：展示出几种不同的哭声，让操作者辨别是什么原因引起哭闹。

9、拍嗝处理：吃奶时出现打嗝的应急处理。

10、蚊虫叮咬：对蚊叮咬后进行处理（出血处理）。

11、腹胀处理：娃娃肠产生胀气或肠痉挛。

12、气温感知：能感知室内外的气温，提示穿脱衣服。

13、打襁褓：科学打襁褓，模拟婴儿在妈妈子宫环境。

5. 元件的焊接

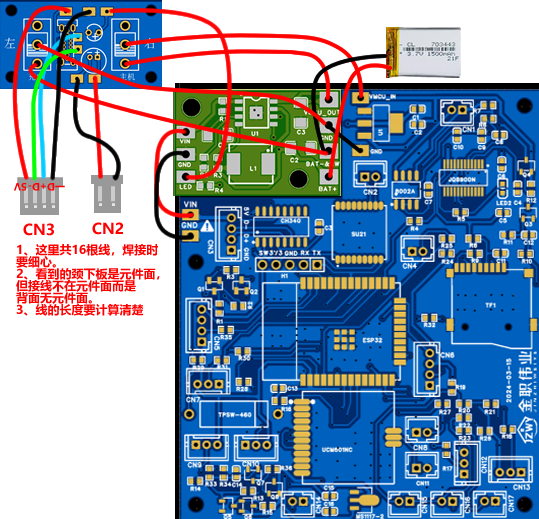

1. 主板、电源板、颈下板的焊接

   如下图：



   图 3

2. 其它焊接



1. 蚊虫叮咬----同 76CM 的出血处理

2. 喂奶---同 76CM 的喂奶喂食

3. 托头 + 抚摸轻摇--同 76CM 的触摸传感器（三排线）

4. 海姆立克---同 76CM 海姆立克

5. 肛门恒温器---同 76CM 腋下恒温器

6. 换尿布---同 76CM 换尿布（光敏传感器）

7. 腹胀气---同 76CM 的喂奶喂食

8. 气温感知---同恒温器的一部分，也就是 18B20

9. 拍嗝处理---已经安装在主板上

10. 哭声辨认---没有焊接

11. 姿态识别---同 76CM 的姿态传感器

12. 擦屁屁---同 76CM 的喂奶喂食，2 个

6. 安装

1. 连接套件的安装

张老师指导

2. 填充、后盖、颈下板安装

与 76CM 方法相同

3. 其它安装

1. 海姆立克

   A、如图 4，取一正方形的 TPU 透明膜，长宽都是 12CM，然后在中间位置的两边用剪刀剪开一个口子，留大约 2CM 的宽度连接。



   图 4

   B、将上方的一半向下对折，然后放置好已经焊接排线的压力传感器，然后再用透明胶粘住传感器的引线。

   C、通过电筒，在娃娃肚脐上方约 2CM 处安装它。安装要牢固，安装方法与 76CM 的类似。

2. 蚊虫叮咬

   这个安装其实与出血处理是一样的，也在同一个手，安装的位置可以根据情况往上装，也就是靠近手臂，如图 1（根据实际安装的难度，可以往上一些，但是标准是一样，在同一个位置，我们建议尽量往下位置安装，因为这个位置蚊虫叮咬的机会多，处理操作也不要脱衣服。）

3. 喂奶喂食

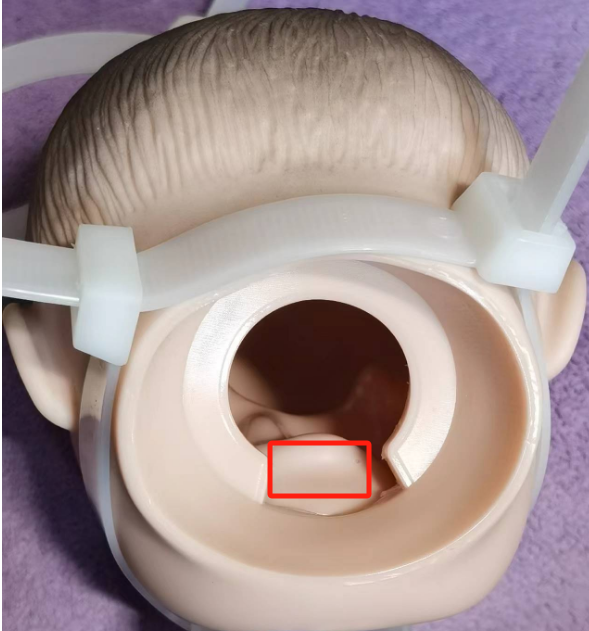

   这个与 76 的安装方法一样，但是又与 76 的不同，因为 76 的后脑已经开口，但是 52 的没有开口。不过 52 的是软胶。可以按图 5 方式，将婴儿的嘴鼻孔向后挤压，可以露出嘴的舌头下方。



   图 5

   在图 5 中，用到了一个工具，将嘴鼻向后挤压。然后也用自制的工作烫一个槽，然后进行安装。建议也是竖直方向安装触摸传感器。

   关于喂奶的安装，我已经与周源现场说了。

4. 主板电板安装

   A、先进行填充，填充乳胶高 14CM，宽 12CM，但可以根据实际对高宽做调整，但是调整后必须一个标准。

   B、安装主板电池盒，方法同 76 的安装，注意理线分组。

   C、对肩部、臀部上方进行珍珠棉的填充，方法与 76 的方法相同，但是尺寸要做调整。

5. 颈下板安装

   这个安装，与 76 的安装方法相同，但是 76 的在搪胶下沉位要打孔让叶螺栓通过，但是由于 52 的娃娃体积小，没有在搪胶开孔位，但是通过 4 颗螺栓固定。注意，不锈钢件与搪胶开槽位，仍然要用工厂强力胶胶牢固。

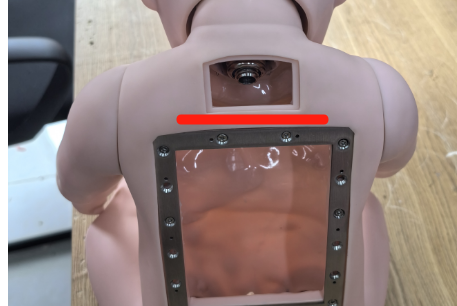

6. 抚摸传感器安装

   如图 6，将抚摸传感器安装在婴儿的后脑勺，只要粘贴牢固就可以了，统一竖向焊脚向下。



   图 6

7. 托头传感器

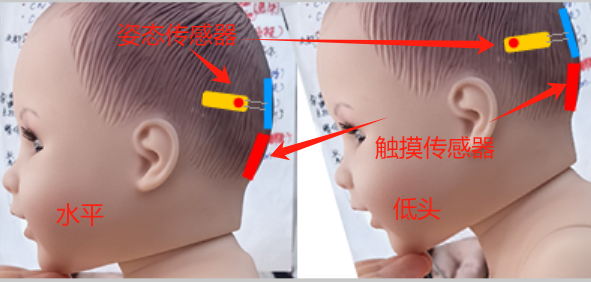

   托头传感器，技术要求很高，如图 6。

   A、将婴儿的头保持在竖起姿态，将传感器安装在抚摸传感器的上方，但是要保证传感器的的脚位置低，头位置高，与水平角度约 10 度，如图 6 左图，这时传感器内的金属球是靠近脚的位置，使两脚短路连在一起

8. 肛门恒温器

   肛门传感器的方法与 76 的非常类似，只是竖立倒置，且插入水银温度计的端通过屁龙螺母固定。详情请咨询张顺老师。

9. 姿态传感器

   如图 7，52CM 娃娃也有三个姿态传感器，其安装方法与 76 的相同，但是 76 的在大腿后侧的移到了脑的后侧，而且向上的角度约 10 度。



   图 7

10. 腹胀气安装

    这是一个触摸传感器，安装方法与喂奶传感器方法相同，安装的位置是肚脐眼位置。

11. RFID 天线安装

    天线就是一根二排线，剪掉连接GND的那根，另一根转弯到颈下板位置，如图8的红色位置，然后这一段位置用红色胶粘牢。



    图 8

12. 尿不湿安装

    这是一个光敏传感器的安装，安装方法与 76 的一样，位置在肚脐眼之下。
