恒温器制作

1、器材准备

工具：尖嘴镊子，尖嘴钳子，装修刀，电烙铁，卡尺。
元配件：紫铜管，18B20，0.2mm 镍铬丝，0.9mm 毛细管，15MM*7MM 硅胶管，2、3 线排线，热缩管
电子元器件：18B20 温度传感器（焊接好）

2、制作过程

取 0.2MM 镍铬丝 66MM，取 0.9MM 毛细管 58.5MM。
让镍铬丝穿进毛细管。
取来铜管。如图 1 右
图 1

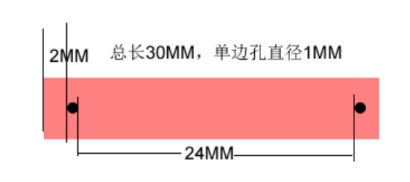

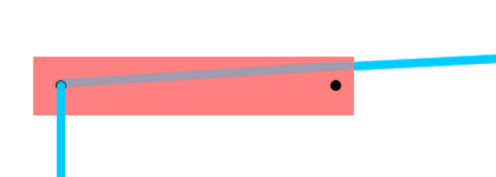

如图 2，毛细管从左孔穿过，然后从管的右端口出来约 30MM。如果穿线时不太容易穿过紫铜小孔，可以用电磨机把它稍微磨大一点（原直径是 1MM，可以加大到 1.5MM）
图 2

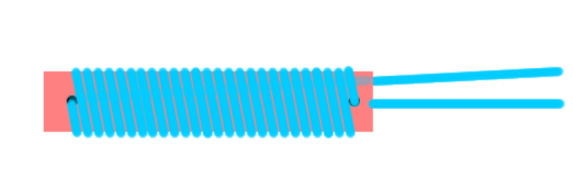

右手拿着铜管转动，使用毛细管密绕 25 圈地到铜管上，如图 3 右

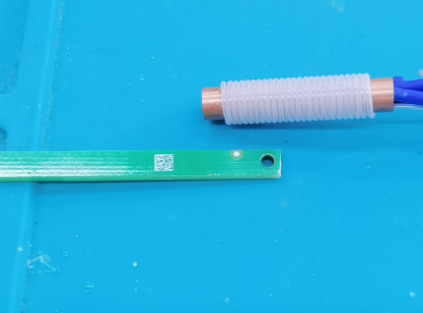

图 3

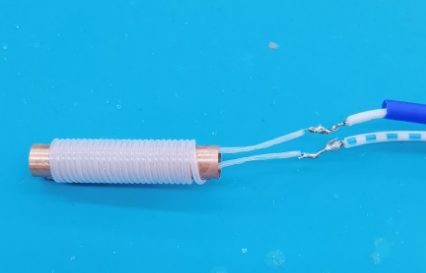

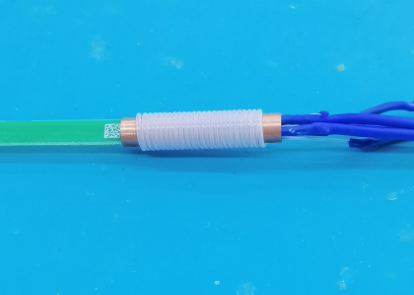

使用工厂定制胶水或优质 502 胶均匀涂在绕的毛细管上，在胶水的帮助下匝间能粘合在一起，又与铜管连在一起成一个整体，如图 4。
图 4
18B20 的接 3 线排线
图 5

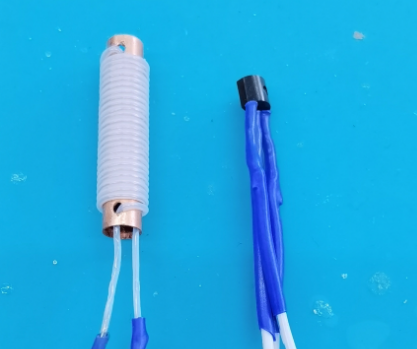

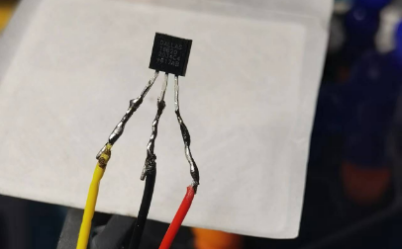

如图 5，18B20 的字符面朝向我们，脚 1 接地（电源负极），脚 2 接输出，脚 3 接电源正极。接线时先把 18B20 刮一下氧化层，然后将 3 线排线缠绕在对应的三个引脚上，再用烙铁进行焊接，如图 6，焊接后用热缩管保护，然后在热缩管上标出一个黑色记号，表示插入到紫铜管的位置，如图 7。
图 6（18B20 的文字面朝我们，黄线接地，黑线接输出。红线接电源正极，3 排线的左 1 接红线，左 2 接黑线，左 3 接黄线）
图 7

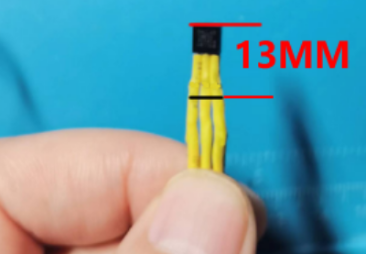

图 7 上热缩管上有黑色标记，离 18B20 的顶约 13MM（18B20 高约 5MM）

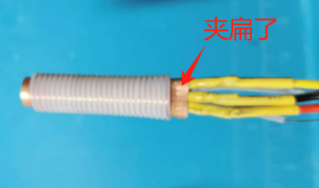

将已经正确接线的 18B20 插入到右端的管内，如图 8，使得 18B20 离图 8 左图的左端口的距离 17MM，然后用尖嘴钳子将右端夹瘪，使管内的 18B20 固定下来，也不能从右端口拉出来，如图 8 右。还可以从图中看出，18B20 已经完全埋在管内，至少有 3 圈毛细管盖过了它。之后在被夹瘪的位置打上适量工厂胶水或优质 502 胶水，保证夹瘪位置的铜管与里面的 5 根热缩管粘合成一个整体。

图 8

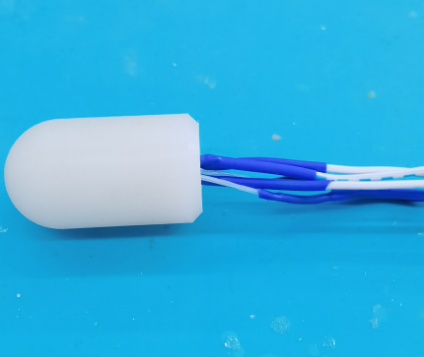

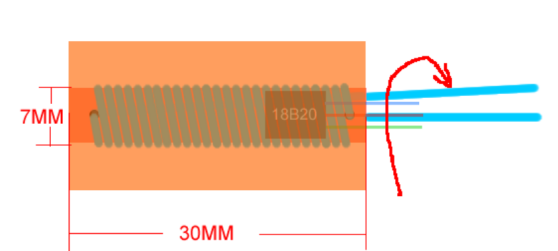

等夹瘪脱水固化后，取来硅胶管（外套），如图 9，外径 15MM，内径 7MM，长 30MM。

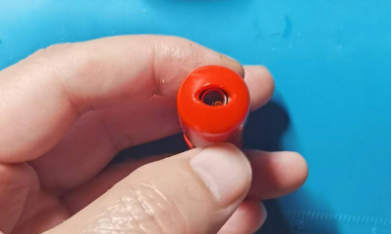

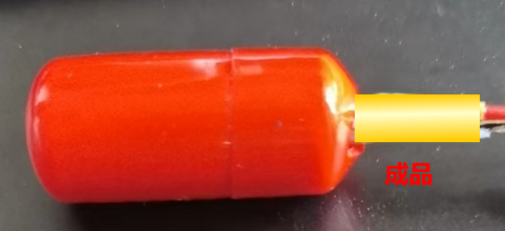

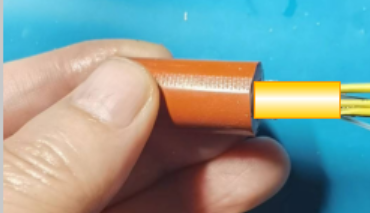

让图 9 中的芯子左端，插入到硅胶管的右端，右手一边朝箭头方向转动芯子，一边挤压芯子，直到芯子完全进入硅胶管内。注意：箭头的方向，叫右手螺旋方向，4 指的方向是转动方向，大拇指是进前进的方向。（这一步很重要，要不然会把绕的电阻丝搞松搞乱，或不均匀，造成精度大大降低）
图 9

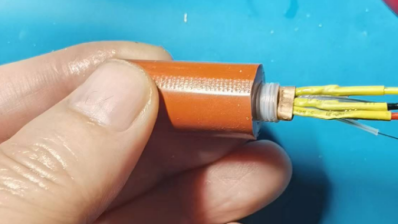

注：因为硅胶管是 30MM 长，紫铜管也是 30MM，故当内芯完全插入到硅胶管里时，应该两头是对齐的。
镍铬电阻丝接线
