心肺复苏模组的制作与填充的安装

模组制作（工件）

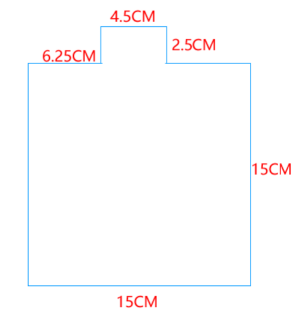

1. 用剪刀裁剪出以下图形的 TPU 胶



   图 34

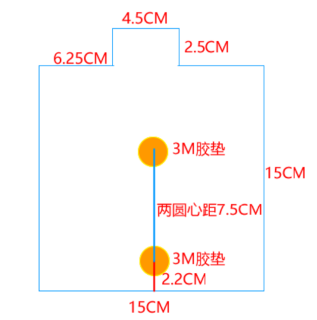

   B、在图 35 的 TPU 胶上按给出的位置粘贴上两个 3M 胶垫。



   图 35

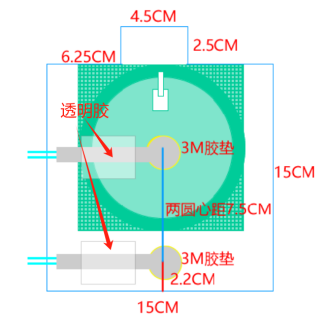

   C、使用透明胶将压力传感器粘贴到 3M 胶垫位置，注意粘帖时不能粘到传感器的圆形部分。

   在图中看到的两个传感器的线头向左边，根据实际，线头方向可以调整到右边。



   图 36

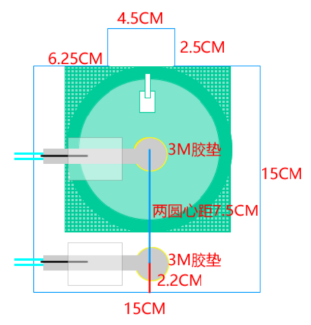

   D、在图 37 中，将两个传感器的脚剪开一条裂缝，便于焊接排线。



   图 37

   E、焊接 2 线排线，无方向，但是必须先缠绕，然后焊接，之后进行热缩管封装。

模组焊接

模组填充（装配）

使用乳胶泡沫，用钢锯条或面包刀进行切割，大小尺寸是：高 17CM，宽 14CM。不管是什么工具切割，必须用力均匀，速度慢，不能快，越快摩擦越大，效果越差。

肩膀、腹部二层填充

在肩膀与腹部位，可能存在空隙使用珍珠棉填充。大小、形状要根据具体切割。
