（二）、主板固件安装及主板与配件连接测试

1、娃娃语音固件安装

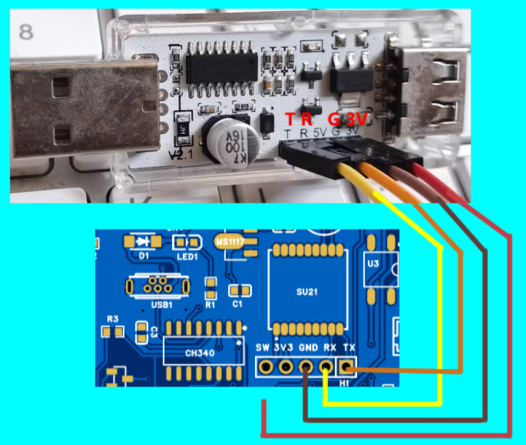

A、如图连接好串口器与主板

图 2 连接图

图中共有 4 根线，不能接错，其的红线暂时不接到主板上，稍后再进行连接。

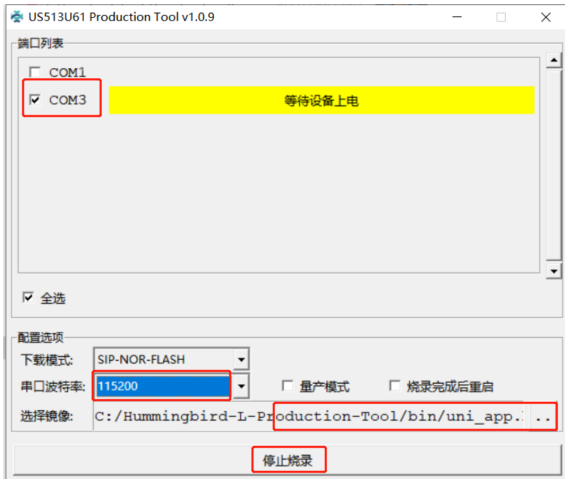

B、启动 US513U61-Production-Tool，然后在下图中选择好要上传的固件。

如下图

烧录界面

选择好端口，这里是 COM3，也许是别的；选择好波特率；选择好固件文件，这里是

jx_su_21t_22t_app.bin；然后单击“开始烧录”，这时会出现“等待设备上电”提示，请连接前面没有连接的导线，稍后会出现有烧录过程文字提示，一分钟左右，完成烧录，完成烧录后拨线并程序。

注：一般情况下，语音识别已经由芯片厂家进行烧录，不需要我们自己烧录。

2、娃娃主板固件安装

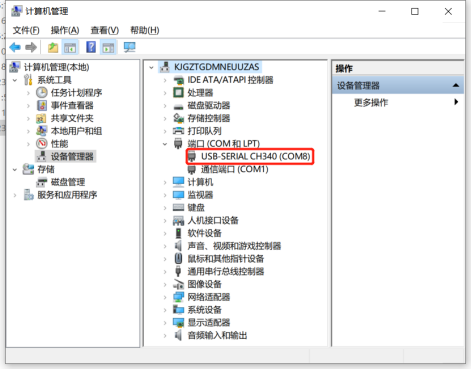

1. 将 USB 线插入主板迷你 USB 口中，USB 线另一端插入电脑 USB 口。通过管理打开以下窗口发现接到主板上的通信口是 com8



   USB 的 COM8

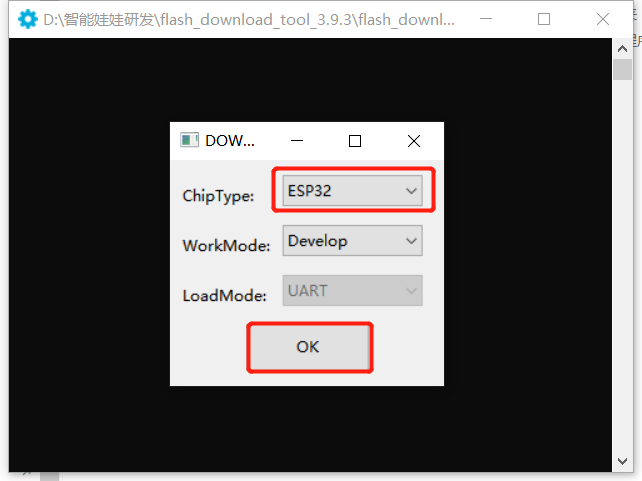

2. 打开 flash_download_tool_3.9.3

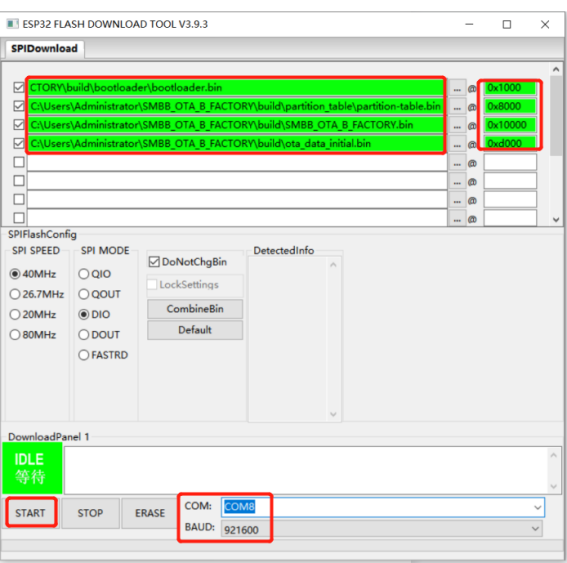

3. 如下图找到要上传的 4 个 BIN 文件，填好右边的偏移地址及 COM、BAUD 率，其它的默认，然后果点击“START”。



   注：有时烧录不成功，可能的原因是驱动没有正确安装或驱动不匹配。还有一种可能是 lash_download_tool_3.9.3 的目录下有一个叫“dl_temp”的目录，你把它删除掉。

3、主板与配件连接测试

下图是主板的连接图

主板连接口

将各个部件连接到接口插座上，确定接好接牢。

1、将自己的手机设计热点 CCMC_jzwy 及密码 285251897_jzwy。

2、检查锂电池有没有接错、有没有短路、充电线有没有接错接反，如果没有接错，可以打开电源开关、并按一下“启动”按钮。

3、主板通电后如果发现有新固件，就会出现自动升级，自动升级成功后就会自动重启。

4、打开串口监视 PUTTY 软件或 VSCODE 的监视。

5、通过 PUTTY 软件或 VSCODE 的监视可以监视主板的信息输出

6、固件自动升级

7、测试举例--安抚轻摇

语音：你好小金，打开安抚轻摇。发现开始执行安抚轻摇操作，用手使主板振动，在 PUTTY 中就会发现有提示。在整个操作过程都会有语音指导。

四、USB 充电线、测试线的接法

第三代的测试、充电已经整合到一起了，插入 TYPE C 线，可以进行串口测试，也可以直接充电。

下面的数据线是工程技术人员用的，接线方法如下图：

1. 将 USB 线有 3 个小方孔的一面向着我们的眼睛，自左向右排列有 4 根线，分别是 1、2、3、4。（我们采购的 USB 数据线的接线方式是：黑--负、绿--D+、白--D-、红--正）

2. 将 USB 数据线的端子剪掉，会露出 4 根线，这时要用万用表的蜂鸣档测量确定哪根是 1，哪根是 2，哪根是 3，哪根是 4，否则不会成功，而且还烧坏电源板（1、4 线会粗一些，2、3 线会细一些）。

3. 4 排线的比较平的一面向着我们的眼睛，4 根线的排列是 4、3、2、1，分别与 USB 的对应的数字位的线牢固连接，注意包裹和绝缘处理。



   图 20

十三、语音指令对照

序号	测试内容	语音指令
1	出血处理	你好小金，打开“出血处理”
2	烫伤处理	你好小金，打开“烫伤处理”
3	宝宝喂奶	你好小金，打开“宝宝喂奶”
4	宝宝喂食	你好小金，打开“宝宝喂食”
5	压胸复苏	你好小金，打开“压胸复苏”
6	吹气复苏	你好小金，打开“吹气复苏”
7	宝宝喂奶	你好小金，打开“宝宝喂奶”
8	安抚宝宝	你好小金，打开“安抚宝宝”
9	轻摇宝宝	你好小金，打开“轻摇宝宝”
10	海姆立克	你好小金，打开“海姆立克”
11	体温测量	你好小金，打开“体温测量”
12	呼吸测量	你好小金，打开“呼吸测量”
13	脉搏测量	你好小金，打开“脉搏测量”
14	坐马桶测试	你好小金，打开“坐马桶测试”
15	擦屁屁测试	你好小金，打开“擦屁屁测试”
16	拉尿测试	你好小金，打开“拉尿测试”
17	姿态测试	你好小金，打开“姿态测试”
18	拍嗝测试	你好小金，打开“拍嗝测试”
19	更换尿布	你好小金，打开“更换尿布”
20	听儿歌	你好小金，“听儿歌”
21	听故事	你好小金，“听故事”
22	成语故事	你好小金，“成语故事”
23	谜语	你好小金，“更换尿布”
24	脑筋急转弯	你好小金，“脑筋急转弯”
25	歇后语	你好小金，“歇后语”
26	古诗词	你好小金，“古诗词”
27	取消操作	你好小金，“取消操作”

十四、娃娃的性别设定

1、娃娃的主板接上 WIFI 后会自动将自己的 MAC 地址登记到控制管理平台上。

2、当主板安装到女生身体内时，就要将主板定为女性主板（男性可以不登记）

3、登记的方法是在控制管理平台内找到“娃娃信息管理”，然后设定女性。
